230VAC-Verzögerungs- und Steuerungsmodule mit Steuereingängen und mit Halbleiterausgang

Eigenschaften und Zeiten entsprechend Ihren Erfordernissen

Module mit 1, 2 oder 3 Steuereingängen. Über die Eingänge können Zeitabläufe gestartet, gestoppt oder anderweitig gesteuert oder beeinflusst werden.

Lieferbare Bauformen:
        Standard:         31 x 34 x 15 mm³
        Reihenklemme: Breite 6 / 7 mm
        Modul TS35:      Breite 17,5 mm
        Modul UP:         50 x 36 x 12 mm³

Typische Steuerungseigenschaften sind:

         Zeitnachlauf mit oder ohne
                     Ansprechverzögerung
         Wischfunktionen
         Überwachungsfunktionen
         Ablaufsteuerungen
         Impulsausgaben
Module mit Steuereingang

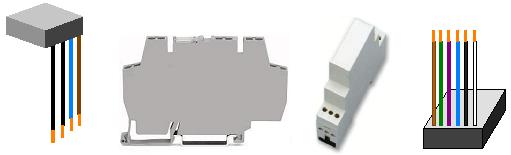

 Standardmodul       Reihenklemmenmodul        Modul TS35            Modul UP                    Prinzipschaltbild
max. 2 Eingänge          max. 2 Eingänge         max. 3 Eingänge    max. 3 Eingänge       (mit 3 Steuereingängen)

Die Steuerungseigenschaften - Software
des Microcontrollers - sowie die Zeiten werden
Ihren Erfordernissen entsprechend ausgeführt.

Ministeuerung 230 VAC

mit einem Steuereingang und bis zu 9 Schaltausgängen oder mit zwei Steuereingängen und bis zu 6 Schaltausgängen

Die Ausgänge (230 VAC) sind bis 200 mA belastbar. Die Lasten können Relais, Schütze, Elektromagnete, Magnetventile, kleine
Pumpen- oder Lüftermotoren u.a. sein. Die Steuerungseigenschaften (Software des internen Microcontrollers) programmieren wir entsprechend Ihren Erfordernissen.

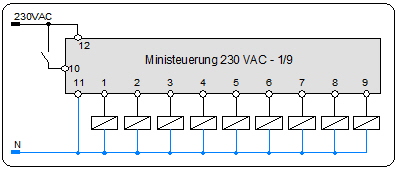

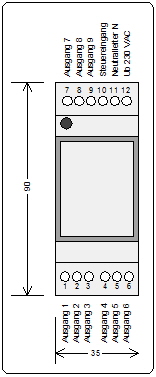

MinSt 1-9 MinSt 1-9

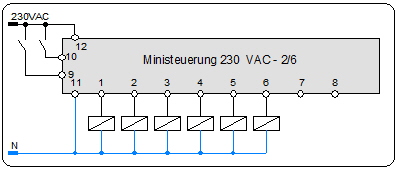

MinSt 2-6

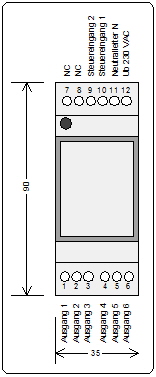

MinSt 2-6

Bauform:
Modul TS35:      Breite 35 mm

Anwendungsbeispiele:
stufiges Einschalten von Lasten
Lauflicht
etc.

2-Leiter-Einschaltverzögerer mit potenzialfreiem Steuereingang und Halbleiterausgang

werden in Reihe zur zu verzögernden Last geschaltet. Nach dem Einschalten der Betriebsspannung fließt zunächst nur ein geringer Strom, der nicht ausreicht die Last durchzuschalten. Erst nach Erreichen der für den Verzögerer typischen Zeit schaltet dieser durch und die Last spricht dauerhaft an. Für einen neuen Zeitablauf muß die Betriebsspannung unterbrochen und wieder eingeschaltet werden.

Über den potenzialfreien Optokoppler-Steuereingang kann der Zeitablauf gestartet, gestoppt, unter- brochen oder zurückgesetzt werden.  Die Steuerspannung kann als DC oder AC ausgeführt werden.

Anwendungsbeispiel: WatchDog-Timer

Typenbezeichnung: m-XXX-t-230VAC  wobei t die gewünschte Zeit in Sekunden ist.

Andere Ausführungen auf Anfrage

Prinzipschaltbild
