beziehen den Strom zur Versorgung des internen Microcontrollers über den Anschluß N. Der Ausgang ist - abhängig von den Steuerungseigenschaften des Bauteils - entweder spannungslos oder mit der Betriebsspannung verbunden.

Lieferbare Bauformen: Standard: 31 x 34 x 15 mm³
                                    miniDel:    22 x 22 x 12 mm³
                                    Reihenklemme: Breite 6 / 7 mm

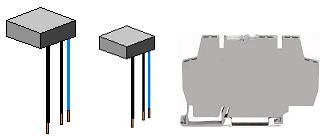

Standardmodul   miniDel    Reihenklemmenmodul                  Prinzipschaltbild

Einschaltwischer

Typenbezeichnung: Standardmodul     EWR-t-230VAC
                                miniDel                 MWR-t-230VAC
                                Reihenklemme     WWR-t-230VAC

wobei t die gewünschte Zeit in Sekunden ist.

Nach dem Einschalten der Betriebsspannung schaltet der Ausgang für die Zeitdauer t durch und fällt danach dauerhaft ab. Ein neuer Impuls wird erst nach Unterbrechung und neuerlicher Einschaltung der Betriebsspannung erzeugt.

Taktgeber impulsbeginnend

Typenbezeichnung: Standardmodul     TGI-t1-t2-230VAC
                                miniDel                  MGI-t1-t2-230VAC
                                Reihenklemme      WGI-t1-t2-230VAC

wobei t1 und t2 die gewünschten Zeiten in Sekunden sind.
Bezeichnung mit STOPP nach n Schaltvorgängen anfragen.

Der Ausgang wird im Wechsel für die Zeitdauer t1 ein- und für die Zeitdauer t2 ausgeschaltet. Optional kann dieser Vorgang nach n Schaltvorgängen gestoppt werden, entweder dauerhaft durch- geschaltet oder dauerhaft abgeschaltet.

Taktgeber mit n unterschiedlichen Zeiten

Typenbezeichnung: Standardmodul     TXX-t1-t2- ...tn-230VAC
                                miniDel                  MXX-t1-t2-...tn-230VAC
                                Reihenklemme      WXX-t1-t2-...tn-230VAC

wobei t1, t2,...tn die gewünschten Zeiten in Sekunden sind.
Bezeichnung mit STOPP nach n Schaltvorgängen anfragen.

Der Ausgang wird mit den Zeiten t1, t2, ..., tn geschaltet. Optional kann dieser Vorgang nach n Schaltvorgängen gestoppt werden, entweder dauerhaft durchgeschaltet oder dauerhaft abgeschaltet.

2-Leiter-Einschaltverzögerer

werden in Reihe zur zu verzögernden Last geschaltet. Nach dem Einschalten der Betriebs- spannung fließt zunächst nur ein geringer Strom, der nicht ausreicht die Last durchzuschalten. Erst nach Erreichen der für den Verzögerer typischen Zeit schaltet dieser durch und die Last spricht an.

Typenbezeichnung: MCV-t-230VAC  wobei t die gewünschte Zeit in Sekunden ist.
